1 研磨、拋光液

在研磨拋光工藝中包含四個基本要素即工件、研磨液、研磨拋光盤和研磨條件。金剛石研磨液是隨著我國電子工業的發展而迅速得到發展的一種液體拋光材料。主要在自動研磨、拋光機上用其加工陶瓷材料、硅片、硬質合金等。

液體金剛石研磨/拋光液基本有三種形式：水基、油基和乳化液。水溶性金剛石研磨液由于具有易清理、不易污染、使用方便的特性，所以在自動研磨/拋光機上得到了廣泛的應用。

水溶性金剛石研磨液使用的金剛石微粉有兩種：多晶和單晶金剛石微粉。金剛石粒度為0.25～40μm，常用規格為1～6μm。所添加金剛石微粉粒度不同，有不同規格的金剛石研磨液。根據所使用金剛石微粉粒度的大小，研磨液分別承擔著研磨或拋光的作用。

金剛石研磨液的使用屬于研磨、拋光加工工藝范疇。研磨、拋光加工是采用游離磨料對被加工表面產生微細去除作用以達到加工效果的一種精加工方法。從材料的去除機理來看，研磨加工介于脆性材料破壞和彈性去除之間的一種方法，而拋光加工基本上是在材料的彈性去除范圍之內進行。

2 拋光墊

拋光墊作為CMP系統中的主要組成部分，起著貯存拋光液并把它們運送到工件的整個加工區域、維持拋光所需的機械和化學環境、傳遞材料去除所需的機械載荷等作用。在研磨拋光過程中，加工工藝參數和拋光墊結構參數對研磨拋光后工件的質量以及去除速率有著重要影響。

目前拋光墊的研究主要集中在物理性能和加工工藝方面，對其動態磨損性能與加工精度關系的研究較為缺失。根據相關研究可知，拋光沿徑向上的磨損不是均勻分布的，而研磨拋光過程中的“復制效應”則將拋光墊的磨損的不均勻性反映到工件表面材料的去除不均勻性，影響工件表面的加工精度。

3 金剛石間距

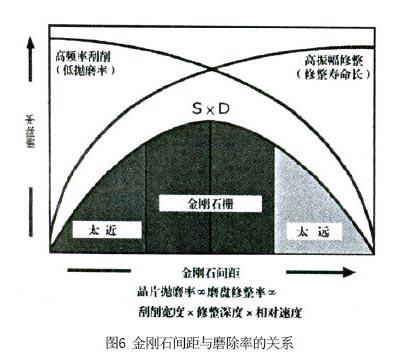

金剛石間距影響表面切削率與碎屑形狀修整率(圖6)。金剛石間距減小，切削率提高，修整率降低，反之亦然。要想得到佳的金剛石間距，應同時考慮正反兩方面的影響，否則，就會影響到修整性能和晶片拋磨率。

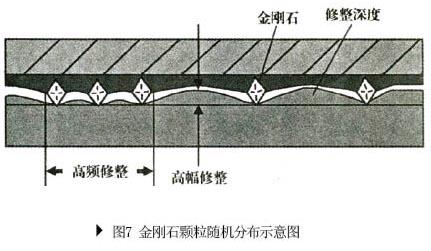

　　如果不對金剛石間距進行控制，有的地方金剛石顆粒會過多，而有的地方又過少。前者不利于切入修整，后者會導致局部修整不到而打滑(圖7)。傳統修整器有三分之二的金剛石顆粒位置不合理。多余并起反作用，容易堵塞拋光液和碎屑的通道，增加劃傷晶片的可能性。

4 金剛石平齊度

控制金剛石間距，即可優化修整面積和深度。參與修整的金剛石數目是其平齊度來決定的。如果金剛石不平齊，只有部分出露高的金剛石顆粒工作，修整時會形成寬而深的溝槽，拋磨晶片時作用不均勻，劃傷晶片多。

出露高的晶粒在負荷工作時容易碎裂而劃傷工件，即使不碎，也會很快變成非常鈍的晶粒(鈍化面邊長>70μm)，失去修整作用，妨礙其它晶粒的修整，導致晶片拋磨率迅速降低，修整器失效。

5 金剛石柵

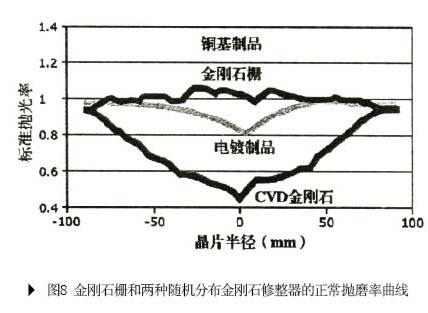

由于傳統的金剛石修整器不能實時修整，須過量修整磨盤才能保證在不修整時進行拋光，因此拋光率是連續下降的。金剛石柵可以在磨盤工作的同時對其實施修整，不必過量修整，不僅提高了拋光率，而且由于金剛石柵可保證磨盤平。

金剛石柵容易實現計算機控制，修整器的重要特性，如金剛石間距、出露及平整度都可以定量分析。這些參數都和CMP過程的拋光率及其它技術參量相關，從而進一步優化修整器和CMP過程。下表展示的是金剛石柵的使用優點。

6 材料去除的非均勻性

隨著大規模集成電路的發展，硅片尺寸不斷增大，其面型精度要求也越來越高，影響硅片面型精度的主要因素是硅片表面材料去除的非均勻性。因為材料去除非均勻性的大小，關系到多層布線質量的好壞。在大規模集成電路(ULSI)制造中，化學機械拋光技術(Chemical Mechanical Polishing，CMP)已成為半導體加工行業實現硅片全局平面化的實用技術和核心技術。硅片表面材料去除非均勻性有三種表示方法：一是硅片內材料去除非均勻性(With-In-Wafer Nonuniformity，WIWNU)，二是芯片內材料去除非均勻性(With-In-DieNonuniformity，WIDNU)，三是片間材料去除非均勻性(Wafer To Wafer Nonuniformity，WTWNU)。蘇建修等對片內材料去除非均勻性進行了研究。

所得到的結論是：硅片CMP時，表面材料去除非均勻性的大小與拋光盤與拋光頭的轉速比有著密切的關系。即在轉速比大于等于1時，片內材料去除非均勻性較小。因此，在選擇拋光機運動參數時，應盡量使拋光頭與拋光盤的轉速相同，且轉速選擇大于等于1，但由于拋光盤的尺寸及重量遠大于拋光頭的尺寸，實際的硅片CMP操作時不采用拋光盤的轉速大于拋光頭的轉速，尤其是大直徑硅片拋光機更是如此。

目前，在硅片CMP材料去除非均勻性的研究還有如：

Hocheng等人通過對硅片表面相對速度及其影響參數的分析，建立了以硅片與拋光墊相對速度為依據的材料去除非均勻性預測模型，并研究了單頭拋光機運動變量對硅片CMP材料去除非均勻性的影響。

Tso等人通過對雙面拋光機拋光頭與拋光盤的運動關系研究，分析了磨粒在硬盤基片上劃痕分布非均勻性及其影響因素。

Luo也認為硅片表面上的速度分布非均勻性導致了硅片表面材料去除非均勻性。

V.H.Nguyen等人也從硅片表面上的相對速度分布方面研究了材料去除率的非均勻性。

7 固結磨料加工的綠色特性

研磨拋光加工大都采用氮化鈰或二氧化硅磨料，為非環境友好物質，不利于國家與社會的可持續發展，固結磨料新磨(拋光)墊的使用，大大減輕了拋光廢液的處理成本及其對環境帶來的壓力，是一種綠色環保的加工技術，符合國家的產業政策和環保要求。

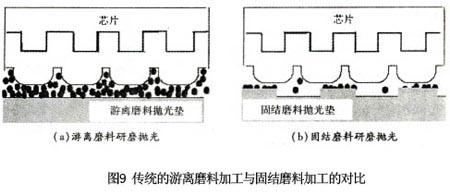

在半導體研磨加工過程中，需要在保證拋光階段所需加工余量及要求的表面質量的同時盡可能快的去除材料，因此材料去除率MRR是研磨階段評價拋光墊的重要指標。從圖9中可以看出，固結磨料拋光墊(FAP)可以獲得比傳統游離磨料加工更高的MRR(約20倍～30倍)。這是因為在FAP中破基體把持著的金剛石較游離磨料加工中滾動磨削的金剛石產生更大的犁削力，更易去除材料。

在研磨用FAP中所添加的磨料和游離磨料拋光光墊加工所用研磨液中的磨粒均為金剛石，其粒度范圍為10～14μm。

采用親水性固結磨料研磨墊后，磨料使用量可節約95%左右，每臺研磨機一年可節約近萬元的磨料開支;固結磨料研磨墊的使用，隔離了鑄鐵盤與磨料之間的接觸，可減少每年一萬元左右的耗材開支;另外，游離磨料加工時，研磨廢液無法回收，須經處理后排放。采用固結磨料研磨，由于研磨液中不含磨料，可以從廢液中回收硅，不僅可以產生可觀的經濟效益，還可減少對環境的污染。
