吉致電子--單晶硅與多晶硅的區別

文章出處:責任編輯:人氣:-發表時間:2024-05-23 18:01【


吉致電子粒徑小于100nm的球形氧化鈰拋光液可用于單晶硅片表面CMP及多晶硅CMP。下面簡單談談單晶硅和多晶硅的區別:

 單晶硅和多晶硅是兩種不同的硅材料,它們的主要區別在于晶體結構、物理性質和用途等方面。

  ①晶體排列組成不一樣:

  單晶硅是由許多晶體周期性排列而成的,其晶體結構具有高度的有序性和一致性,因此其晶體內部的原子排列和晶體缺陷都比較少。

  多晶硅是由許多小的晶體組成的,每個小晶體的晶體結構都有一定的差異,因此其晶體內部的原子排列和晶體缺陷都比較復雜。
 ②晶體結構高度不同,物理性質不同

  由于單晶硅的晶體結構高度有序,其物理性質也相對比較均勻,具有較高的電子遷移率和載流子濃度,因此適合用于制造高性能的電子器件,如半導體器件等。

  而多晶硅的物理性質則相對不均勻,其電子遷移率和載流子濃度較低,因此適合用于制造低成本的電子器件,如液晶顯示器、LED等。
 ③應用領域不同

單晶硅和多晶硅的用途也有所不同。

單晶硅主要用于制造高性能的電子器件和高精度的光學器件,如激光器、光學濾波器等。而多晶硅則主要用于制造低成本的電子器件和大規模的光伏器件,如太陽能電池等。

總之,單晶硅和多晶硅是兩種不同的硅材料,它們在晶體結構、物理性質和用途等方面都有所不同。根據不同的應用需求,可以選擇合適的材料進行制造和應用。

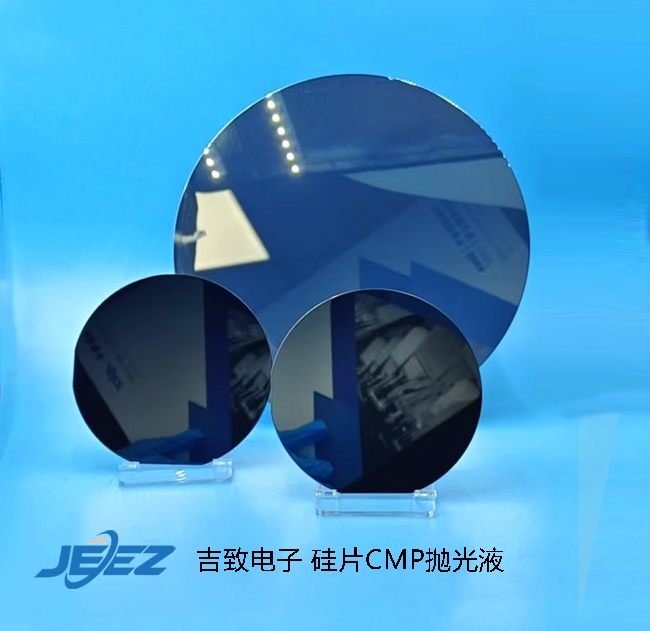

吉致電子為單晶硅、多晶硅提供不同CMP拋光解決方案,有效提升硅晶圓表面精密度,提高拋光效率及得到很低的表面粗糙度使產品表面光亮有達到鏡面效果。
