半導體襯底和外延的區別是什么?
在半導體產業鏈中,特別是第三代半導體(寬禁帶半導體)產業鏈中,會有襯底及外延層之分,那外延層的存在有何意義?和襯底的區別是什么呢?
在第三代半導體產業鏈,晶圓制備過程中存在兩個重要環節:①是襯底的制備,②是外延工藝的實施。這兩個環節的區別是怎樣的,存在的意義又有何不同?

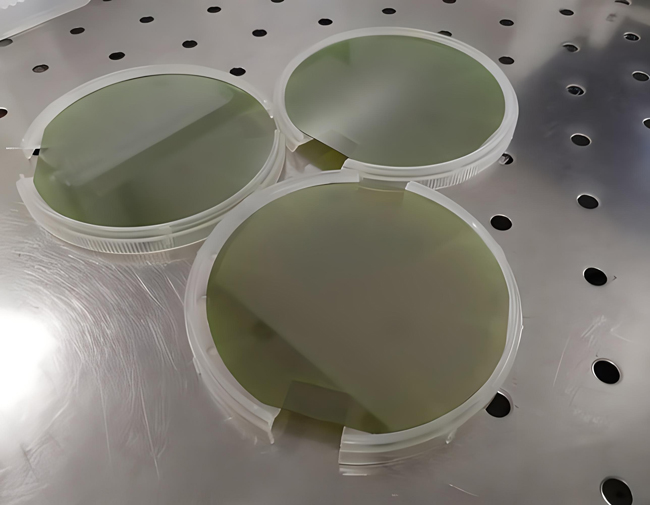

襯底 —— 由半導體單晶材料精心打造的晶圓片,可以作為基礎直接投入晶圓制造的流程來生產半導體器件,或者進一步通過外延工藝來增強性能。
那么半導體“外延”又是什么呢?簡而言之,外延就是在經過精細處理(切割、磨削、拋光等)的單晶襯底之上,再生長一層新的單晶。這層新單晶與襯底可以是同種材料,也可以是不同材料,這樣可以根據需要來實現同質或異質外延。

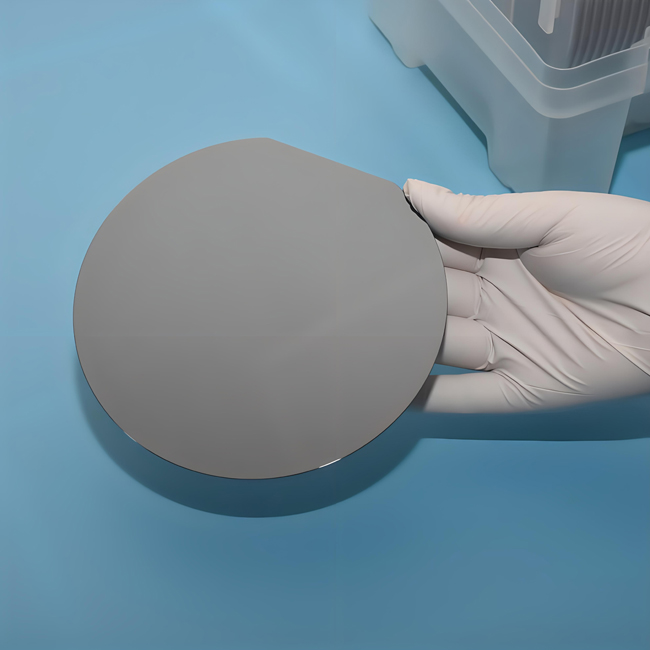

因?yàn)樾律L(zhǎng)的單晶層會按照襯底的晶相進行擴展,所以被稱為外延層。它的厚度一般只有幾微米。以硅為例,硅外延生長就是在具有特定晶向的硅單晶襯底上,再生長一層與襯底晶向相同、電阻率和厚度可控的、晶格結構完美的硅單晶層。當外延層生長在襯底上后,整體就稱為外延片。
對于傳統的硅半導體產業來說,直接在硅片上制作高頻大功率器件會遇到一些技術難題,如集電區的高擊穿電壓、小串聯電阻和小飽和壓降的要求難以實現。而外延技術的引入巧妙地解決了這些問題。解決的方法是:在低電阻率的硅襯底上生長一層高電阻率的外延層,然后在高電阻率的外延層上制作器件。這樣,高電阻率的外延層為器件提供了高的擊穿電壓,而低電阻率的襯底則減小了基片的電阻,進而降低了飽和壓降,從而實現了高擊穿電壓與小電阻、小壓降之間的平衡。
就第三代半導體器件而言,這類半導體器件幾乎都做在外延層上,碳化硅SIC晶片本身只作為襯底。SiC外延材料的厚度、背景載流子濃度等參數直接決定著SiC器件的各項電學性能。高電壓應用的碳化硅器件對于外延材料的厚度、背景載流子濃度等參數提出新的要求。因此,碳化硅外延技術對于碳化硅器件性能的充分發揮具有決定性的作用,幾乎所有SiC功率器件的制備均是基于高質量SiC外延片,外延層的制作是寬禁帶半導體產業重要的一環。
吉致電子針對晶圓襯底和外延片特性,提供不同的CMP拋光液和解決方案。吉致電子專業研發生產半導體襯底拋光液,半導體拋光液,硅襯底拋光液,外延片CMP拋光液,大尺寸襯底研磨拋光液。尤其在碳化硅外延片的研磨拋光工藝上,有成熟且有效的CMP全系產品和方案,幫助客戶提升效率及良品率。
